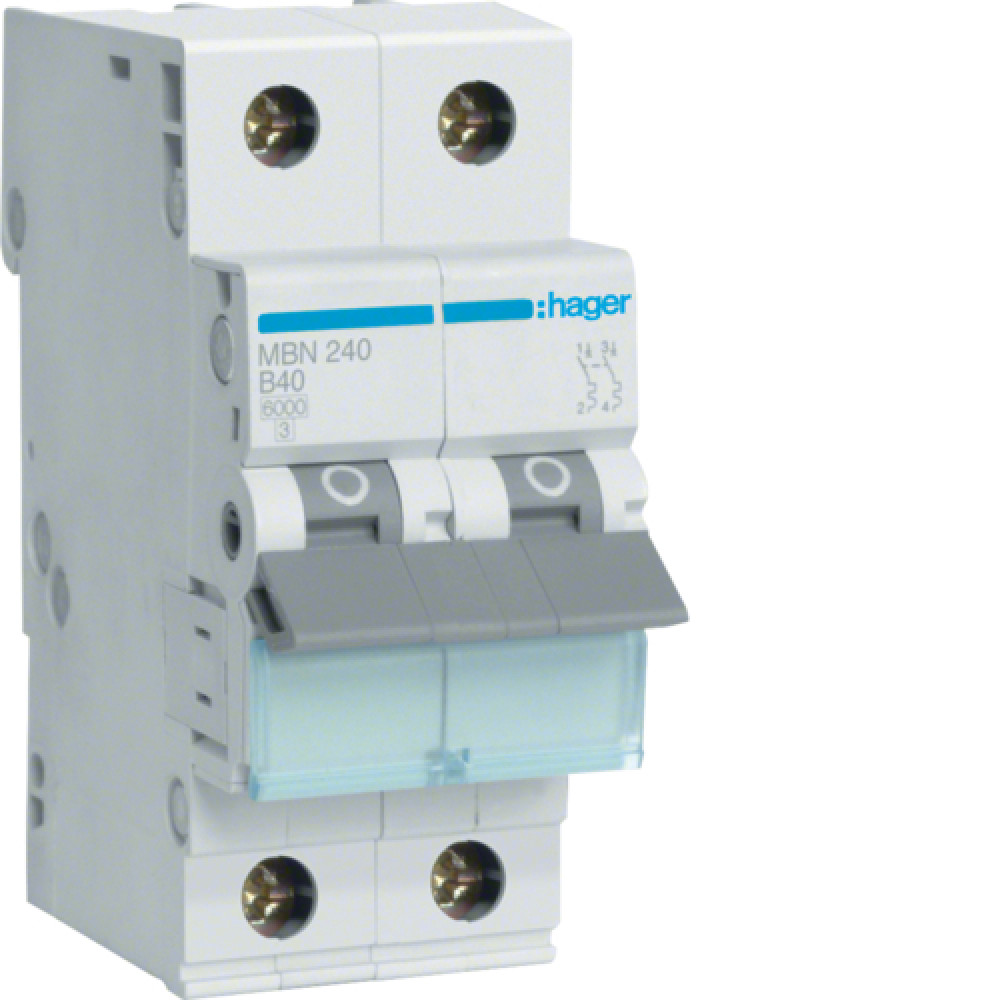

Автоматичний вимикач 2P 6kA B-40A 2M

Артикул: MBN240
Виробники Hager
479.98 грн./
Ціна з ПДВ
В наявності
Опис
Архітектура
Кількість захищених полюсів:2
Кількість полюсів:2 P
Тип полюса:2 P
Крива:B
Функції
Паралельно перемикання нейтралі:ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання:6 kA
Номінальна робоча напруга змінного струму:400 V
Тип напруги живлиння:AC
Частота:50/60 Hz
Напруга
Номінальна напруга ізоляції:500 V
Стійкість по відношенню до номінальної імпульсної напруги:4000 V
Електричний струм
Номінальний струм:40 A
Номінальна відключаюча здатність згідно з EN 60898:6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:3 / 5 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:4 / 7 In
min/max діапазон спрацювання термічного розчеплювача при DC:1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2:3 kA
Значення струму короткого замикання 400 В 50 Гц:6 kA
Відключаюча здатність для 230В (EN 60947-2):10 kA
Відключаюча здатність для 415В (EN 60947-2):10 kA
Електричний струм / температура
Номінальний струм при -15°C:45,6 A
Номінальний струм 20 ° C:41,3 A
Номінальний струм 30 ° C:40 A
Номінальний струм при 35°C:39,3 A
Номінальний струм 40 ° C:38,6 A
Номінальний струм 45 ° C:37,9 A
Номінальний струм 50 ° C:37,2 A
Номінальний струм 55 ° C:36,5 A
Номінальний струм 60 ° C:35,7 A
Номінальний струм 65 ° C:35,1 A
Номінальний струм 70 ° C:34,3 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц:1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:1
Потужність
Загальна розсіювана потужність під номінальним струмом:9,6 W
Розсіювана потужність з розрахунку на кожний полюс:4,92 W
Витривалість
Електрична тривкість кількості циклів:4000
Кількість механічних процесів:20000
Розміри
Глибина встановленого виробу:70 mm
Висота встановленого виробу:83 mm
Ширина встановленого виробу:35 mm
Монтаж
Момент затяжки:2,8 Нм
Тип верхньої клеми для модульних пристроїв:Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв:ні
Нижнє підключення для модульних пристроїв:ні
Підключення
Поперечний розріз з’єднання з гнучким дротом:1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом:1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:1 / 35 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:1 / 25 mm²
Тип з’єднання:Гвинтовий
Стандарти
Стандартний текст:EN 60898-1
Європейська директива WEEE:пов'язаний
Безпека
Захисне виконання ІР:IP20
Умови використовання
Робоча температура:-25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:2
Клас обмеження енергії I²t:3
Висота:2000 m
Температура зберігання / транспортування:-25…80 °C
