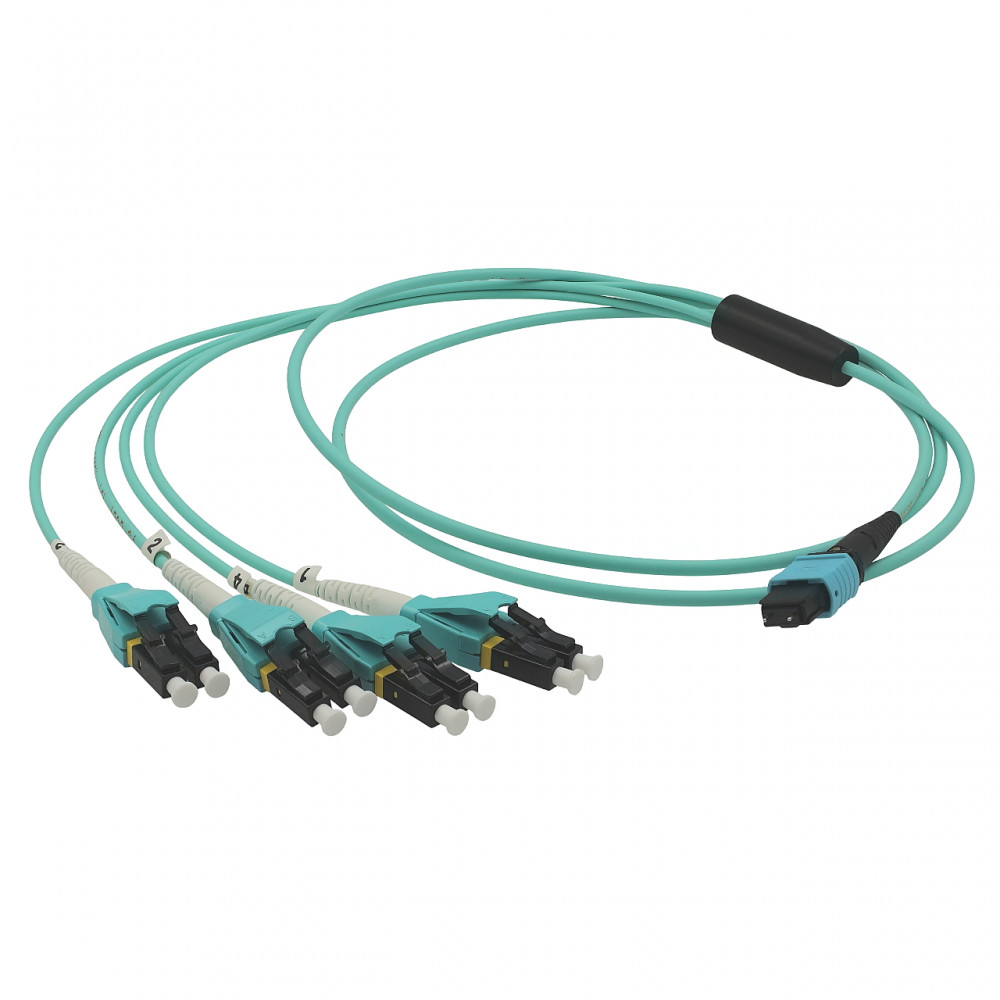

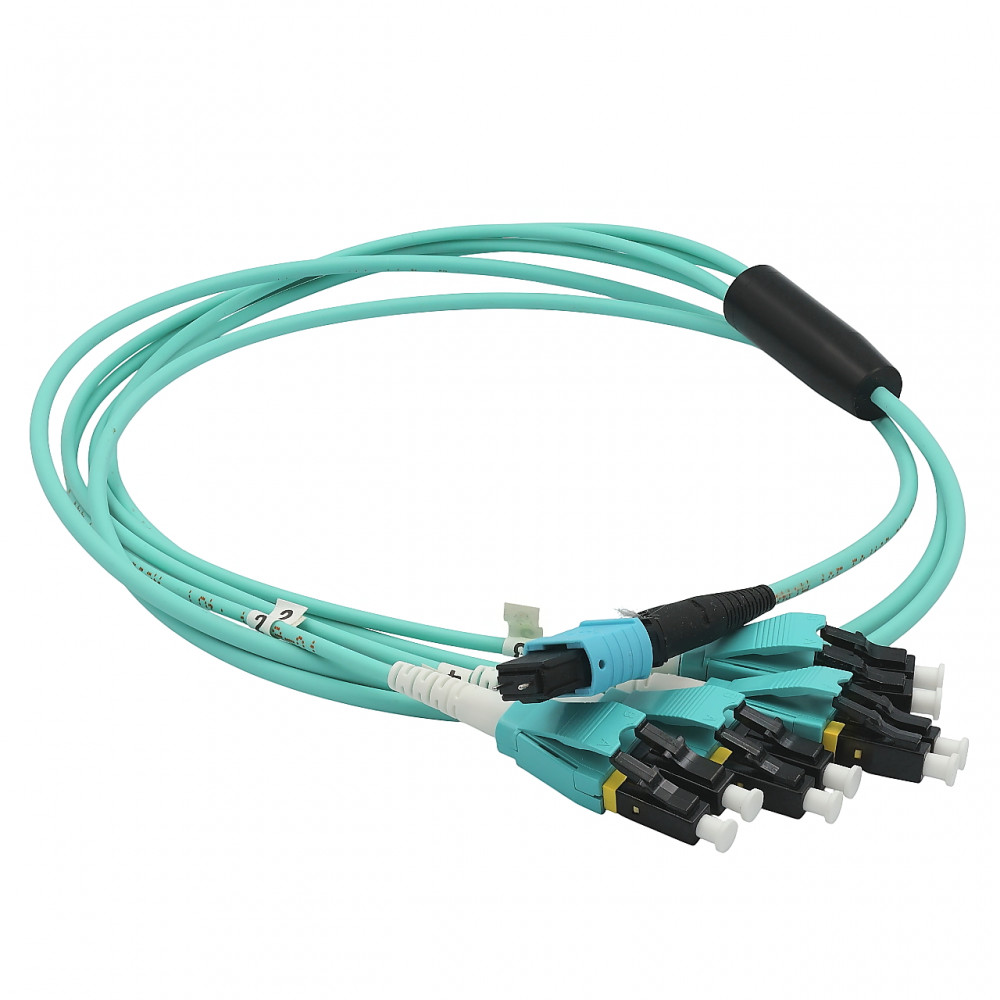

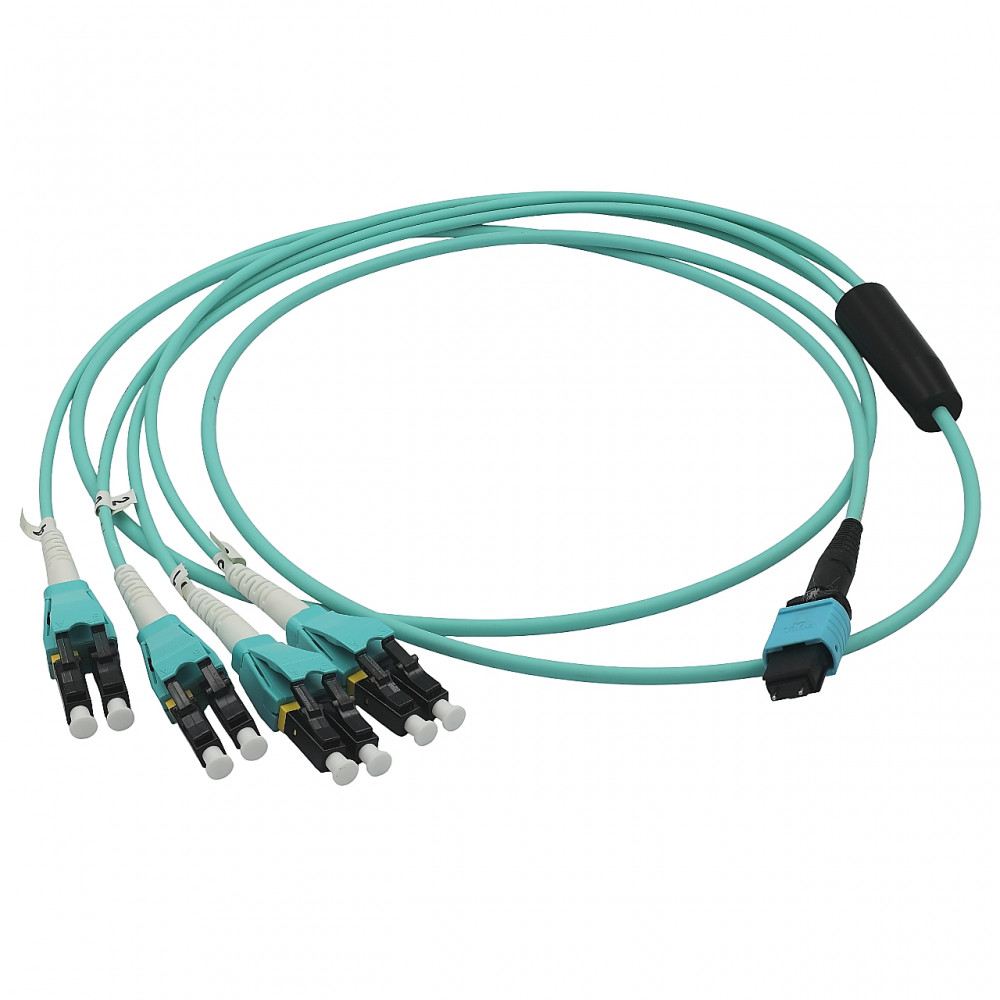

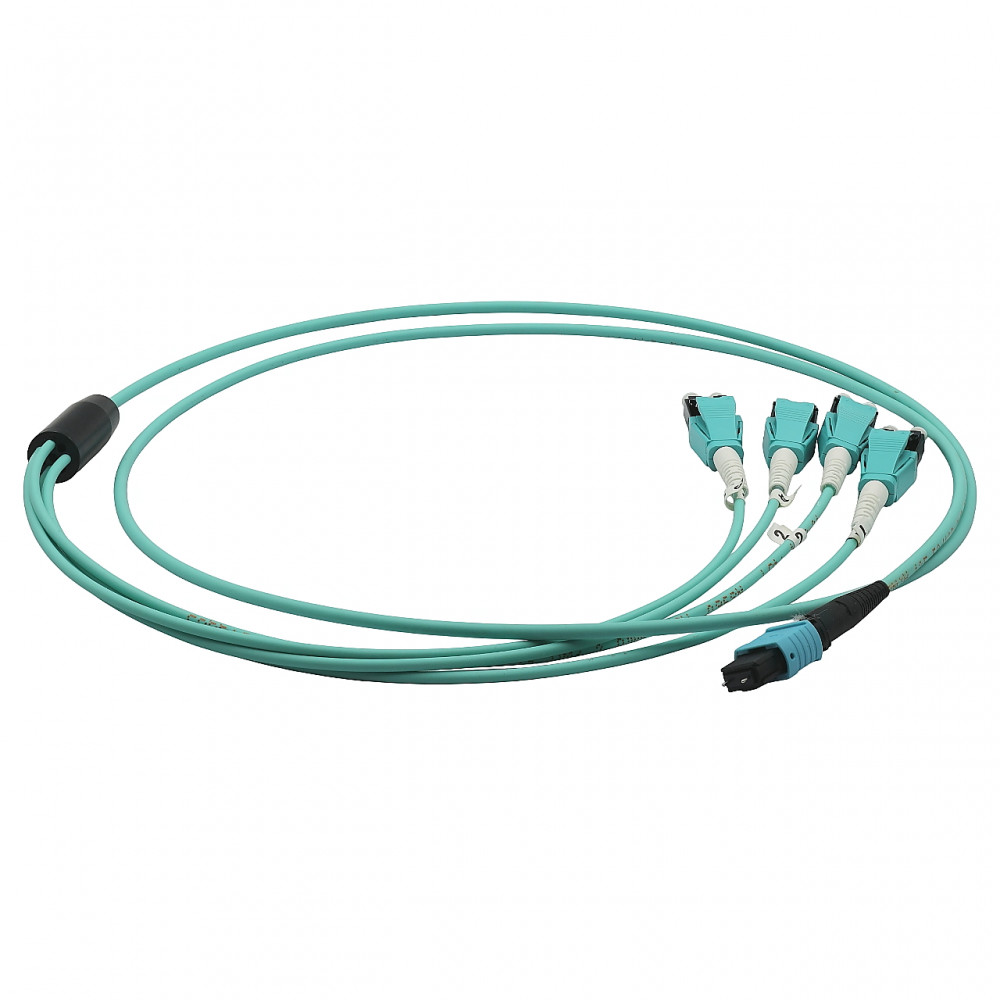

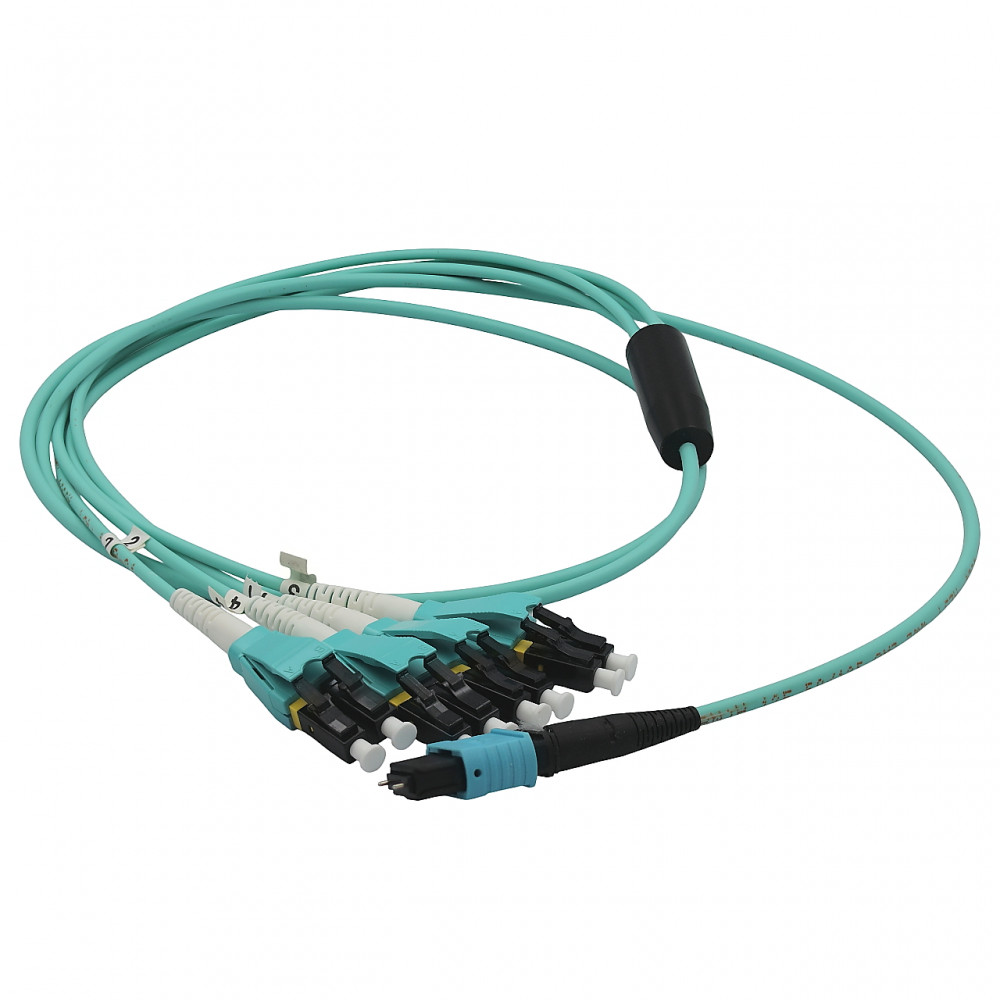

Харнес 8 волокон MPO(M)/UPC-LCD/UPC MM (G50-OM3) Type-B, 1м

Оптическая кабельная сборка- лучший выбор для оптических сетей с высокой плотностью. Он специально разработан для высокоскоростных сетей оптоволоконных каналов, ЦОД.

Эта 8-волоконная кабельная сборка  используется для  соединения между портами QSFP+ и (4) SFP+.

Для подключение нужно использовать несколько компонентов.

1. Патчкорд MPO(F)-MPO(F)
2. Адаптер MPO
3. Харнес MPO(M) - LC

Пример подключения:

Если у нас харнес MPO(F) = MPO(Female) то можно напрямую подключится. Для ОМ3-ОМ4  распространенное 8-волоконное соединение с 2-волоконным соединением — это передача 40G-10G.  Это решение для прямого подключения кабеля MPO(F). Например, можно использовать 8-волоконный харнес MPO(F)-LC для подключения приемопередатчика 40G QSFP+ и четырех приемопередатчиков 10G SFP+ (см. рис 1)

Если у нас харнес MPO(M) = MPO(Male) и расстояние между QSFP+ и SFP+ больше чем пределы одного серверного шкафа, мы используем дополнительно патчкорд MPO(F)-MPO(F) плюс адаптер.  Это решение для подключения кабеля MPO(F)-MPO(F) соедененного через адаптер MPO с харнесом MPO(M)-LC для подключения приемопередатчика 40G QSFP+ и четырех приемопередатчиков 10G SFP+ (см. рис 2)

Ну и еще возможен вариант сборка LC-LC на 8 волокон. (см рис 3)
