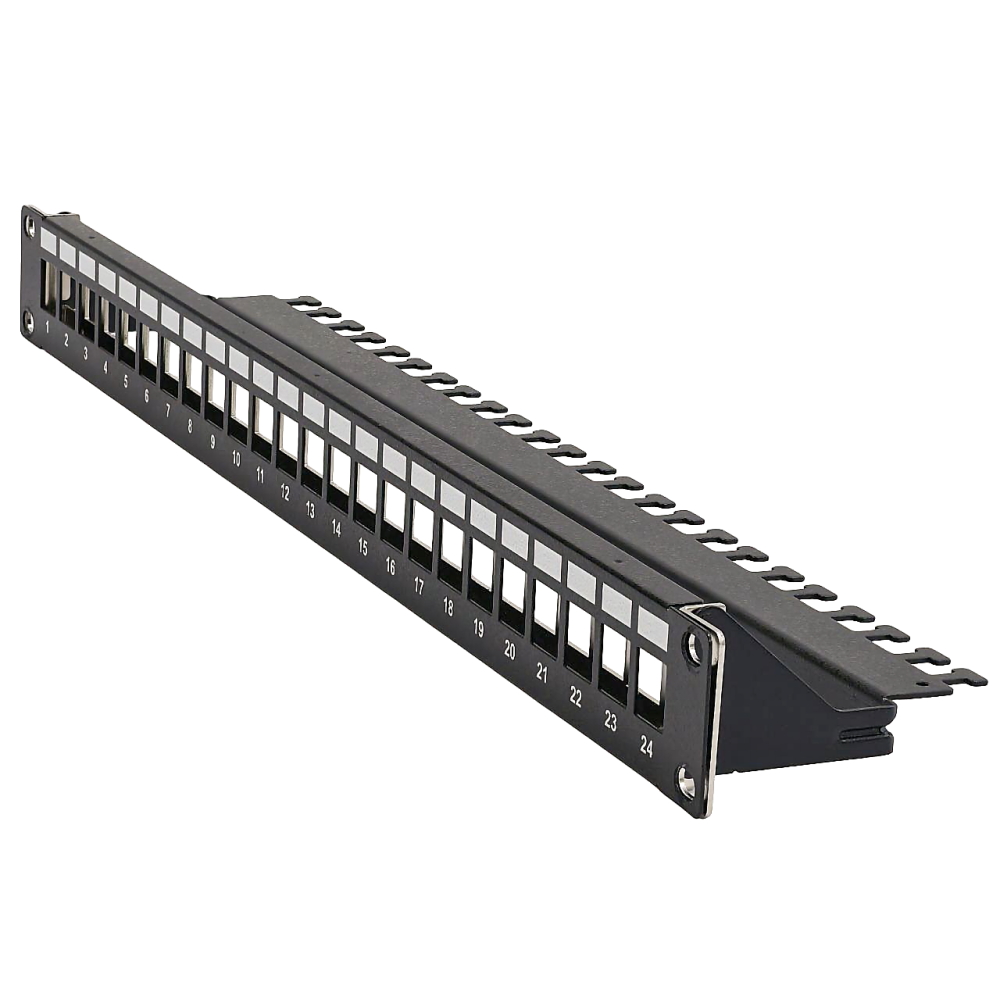

Патч-панель под 24 модуля Keystone, 1U, с задним организатором

Модульная патч-панель 19″ 24 порта KeyStone – одна из составных частей структурированной кабельной системы (СКС), предназначена для расключения витой пари со стороны точки коммутации, например в серверном шкафу или коммутационной стойке. Патч-панель изготовлена из стали и покрашена порошковой краской. Конструкция предусматривает кабельный органайзер для фиксации 24 кабелей витой пары пластиковыми стяжками. В комплект входит провод оконеченный клеммами для подключения заземления. Для неиспользуемых портов под модули предусмотрены черные пластиковые заглушки с креплением формата KeyStone. Задний кабельный организатор можно отщелкнуть.

Преимущество модульной патч-панели:

1. возможность комбинировать экранированные модули FTP и STP с модулями без экрана UTP;
2. все порты промаркированы цифрами;
3. патч-панель с кабельным организатором к которому подводимые кабели крепятся стяжками;
4. возможность заземлить патч-панель благодаря изготовленной из оцинкованной стали крепежной планки под модули RJ-45;
5. удобство расключения витой пары, простота последующего увеличение сети;
6. сервисное обслуживание зачастую не требует демонтажа патч-панели из направляющих 19″;
7. возможность комбинации медных кабельных линий с оптоволоконными линиями, устанавливая оптические адаптеры и медные модули;
8. экономия при построении сети менее 24 портов, модульная патч-панель дает возможность купить нужное количество модулей, не переплачивая за неиспользуемые порты.

Характеристики:

• Конструктив, дюйм: 19″
• Кол-во портов: 24
• Высота: 1U

• Организатор кабеля: Есть
• Тип крепления: Keystone
• Цвет: черный
• Вес, кг: 0.8
• Производитель: EPNew Тайвань
• Гарантийный срок эксплуатации – 12 месяцев со дня продажи.


 Модули для наборной патч-панели 19″:

• - без экрана 5е категории;
• - без экрана 6 категории;
• - без экрана 6а категории;
• - с экраном 5e категории;
• - с экраном 6 категории;
• - с экраном 6а категории.

По форм-фактору патч-панели различаются по установочной ширине (10 и 19 дюймов), наличию кабельного организатора, возможностью подключения заземления для экранированных модулей RJ-45 и количеством самих модулей (12, 16, 24, 48). По высоте в юнитах патч-панели бывают 0.5U, 1U, 2U и 3U. Дополнительным отличием является крепление модулей, универсальным принято считать KeyStone, в тоже время каждый производитель разрабатывает свой тип крепления, например у Corning это LANscape.

Стандартом считается патч-панель на 24 порта RJ-45, ее удобно монтировать, обсуживать, коммутировать. Панель на 48 портов это высокая плотность коммутации, ее сложнее монтировать, сложнее обслуживать и коммутировать, но она экономит место в серверном шкафу. При построении сети до 12 портов без значительного расширения в будущем можно выбрать панель на 16 портов, это сэкономит деньги, избавит от пустых отверстий, придав коммутации эстетический вид.

Во избежание затуханий рекомендуется использовать патч-панели с задним кабельным органайзером, это поможет избежать изгибов и заломов кабеля и упростить дальнейшее сервисное обслуживание, поскольку каждый кабель закреплен отдельно. При отсутствии заднего органайзера кабель фиксируется на основание панели один над одним, собираясь в пучок, перетянутый пластиковой стяжкой. Для обслуживания необходимо раскусить все стяжки и раздвинуть все кабеля, что с большой вероятностью приведет к появлению новых неисправностей.
