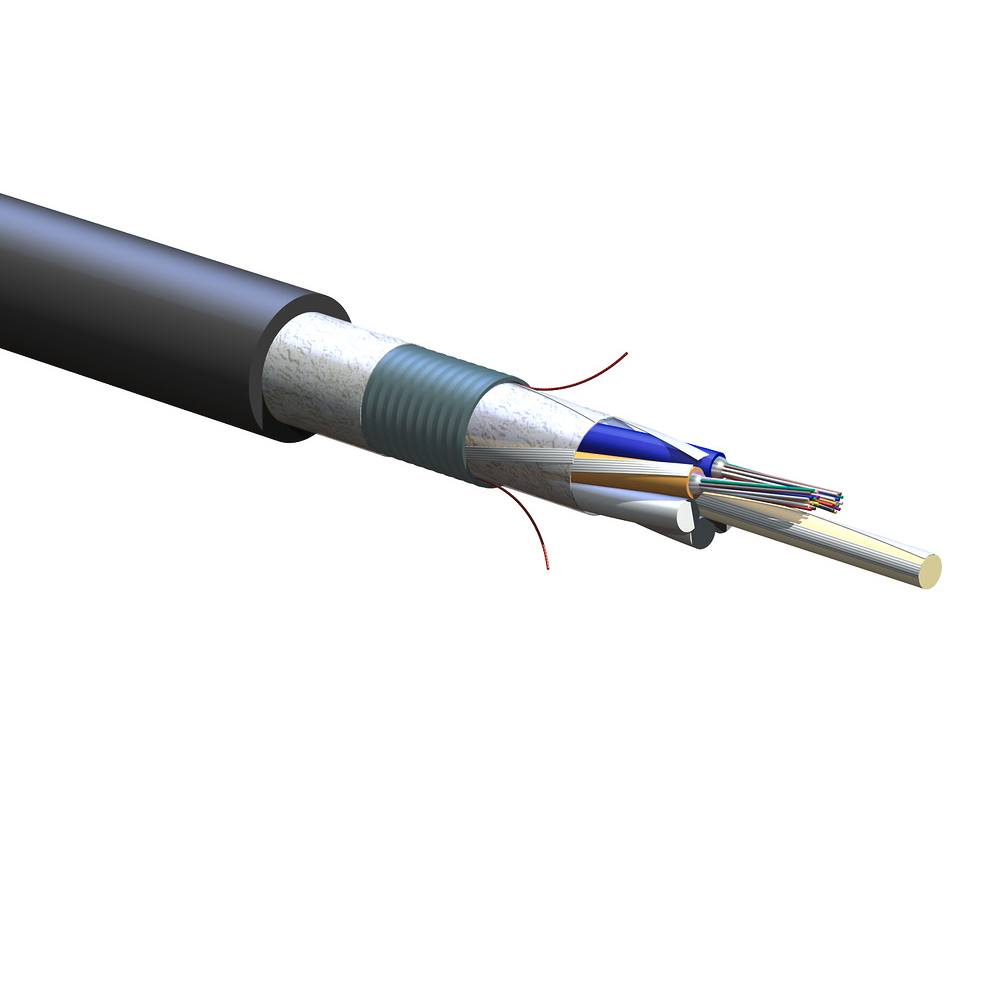

ВО кабель универс. U-DQ(ZN)H(SR)H 2x12 E9 SMF-28e+, LT 2.3, політуб, гофр. броня, LSZH/FRNC, Corning

Многоцелевой кабель с центральной трубкой с гофрированной стальной броней, это огнестойкие кабели для внутренних и наружных робот, предназначенные для межблочных и внутрибольничных магистралей в каналах, прямых заглублениях и стояках. Конструкция кабеля с центральной трубкой, защищает волокна при прокладке в неблагоприятных условиях окружающей среды, обеспечивает стабильные и высоконадежные параметры передачи данных. Этот кабель предназначен для прокладки в кабелепроводах, каналах, непосредственно в земле и внутри помещений.

Общие характеристики

• Тип кабеля: Loose tube
• Среда применения: внутри/снаружи помещения
• Тип продукта: Гофрированная стальная броня
• Категория волокна: Одномодовый (OS2)
• Степень горения: LSZH/FRNC
• Кодирование: согласно EN 60794-1-1 (DIN VDE 0888-100-1): U-DQ(ZN)(SR)H
• Применение: Прокладка: под землей, в каналах, общего назначения
• Геометрия кабеля: Круглая

Условия окружающей среды

• Температурный диапазон при монтаже: от -5 °C до 50 °C
• Температурный диапазон при эксплуатации: от -30 °C до 75 °C
• Температурный диапазон при хранении: от -40 °C до 75 °C

Конструкция кабеля

• Маркировка кабеля Метраж - Трубка - CE 17 EN 50575 Eca - Синусоида - CORNING - Оптоволоконный кабель - Год - U-DQ(ZN)(SR)H 24 E9 LT 2.3 LSZH(TM)/FRNC
• Центральный элемент диэлектрик
• Количество волокон: 24
• Количество рипкордов: 2
• Цвет внешней оболочки: Черный
• Материал внешней оболочки: Огнестойкий, некоррозионный, малодымный, безгалогенный (FRNC/LSZH)
• Номинальная толщина внешней оболочки: 1,5 мм
• Цвет буферной трубки: синий, оранжевый
• Диаметр буферной трубки: 2,25 мм
• Водонепроницаемость буферной трубки: тиксотропный гель
• Диаметр центрального элемента: 2,5 мм
• Количество активных трубок: 2
• Количество заполняющих элементов: 4
• Лента: водонабухающая
• Цвет волокон: синий, оранжевый, зеленый, коричневый, серый, белый, красный, черный, желтый, фиолетовый, розовый, бирюзовый.
• Количество волокон в трубке: 12.
• Стандарты цветового кода: Telcordia.

Механические характеристики

• Сопротивление раздавливанию: 3000 Н/10 см
• Максимальная прочность на разрыв при монтаже: 2700 Н
• Минимальный радиус изгиба при монтаже: 230 мм
• Минимальный радиус изгиба при эксплуатации: 114 мм
• Номинальный наружный диаметр: 11,4 мм
• Вес кабеля 155 кг/км
