ДрукОпис

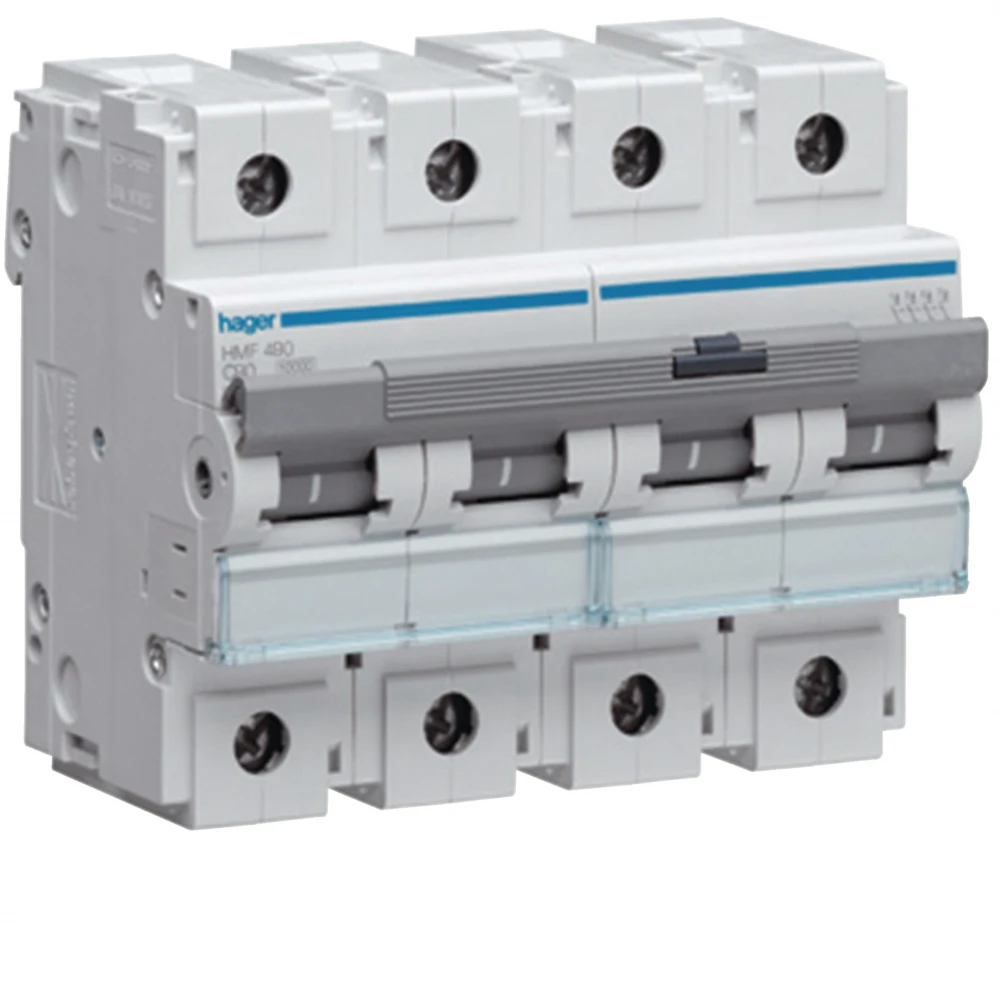

Технічні характеристики
Електричний струм
- Номінальний струм100 A
- Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-110 kA
- Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-210 kA
- Номінальний струм за 0°C124 A
- Номінальний струм за 5°C120 A
- Номінальний струм за 10°C116 A
- Номінальний струм за 15°C112 A
- Номінальний струм за 20°C108 A
- Номінальний струм за 25°C104 A
- Номінальний струм за 30°C100 A
- Номінальний струм за 35°C96,60 A
- Номінальний струм за 40°C93,10 A
- Номінальний струм за 45°C89,40 A
- Номінальний струм за 50°C85,60 A
- Номінальний струм за 55°C81,60 A
- Номінальний струм за 60°C77,50 A
- Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60947-275 %
- Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-17,50 kA
Архітектура
- Тип полюса4P
- КриваC
Емність
- Кільксть модулів6
Основні електричні характеристики
- Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-110 kA
Установлення, монтаж
- Номінальний крутний момент для затягування верхнього термінала3,60 - 3,60 Nm
- Номінальний крутний момент для затягування нижнього термінала3,60 - 3,60 Nm
- Номінальний момент затягування3,5 - 5,0 Nm
- Тип нижньої клеми для модульних пристроївГвинтові клеми
- Тип верхньої клеми для модульних пристроївГвинтові клеми
- Можливе положення монтажу на 360°Так
Напруга
- Номінальна робоча напруга змінного струму415 - 415 V
- Тип напруги живленняЗмінний струм
- Номінальна напруга ізоляції Ui500 V
- Номінальна імпульсна витримувана напруга Uimp6,000 V
Частота
- Частота50 - 60 Hz
Під’єднання
- З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем1 - 70 mm²
- Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників1 - 50 mm²
- Переріз вводу зі гвинтовим з’єднанням для гнучких провідників1 - 50 mm²
- Переріз вводу зі гвинтовим з’єднанням для масивних провідників1 - 70 mm²
- Поперечний переріз гнучкого провідника50 mm²
- Поперечний переріз жорсткого провідника70 mm²
Безпека
- Клас захисту від проникнення (IP)IP20
- Крок сітки110 mm
Умови використання
- Ступінь забруднення відповідно до IEC 60664 / IEC 60947-23
- Клас обмеження енергії I²t3
- Захист від вологості повітряДля будь-якого клімату
- Робоча температура-25 - 70 °C
Потужність
- Загальна розсіювана потужність під номінальним струмом28,10 W
Підключення
- Вирівнювання верхнього з’єднання для модульних пристроївВирівняна клема
- Вирівнювання нижнього з’єднання для модульних пристроївВирівняна клема
Розміри
- Висота90 mm
- Ширина106 mm
- Глибина70 mm
