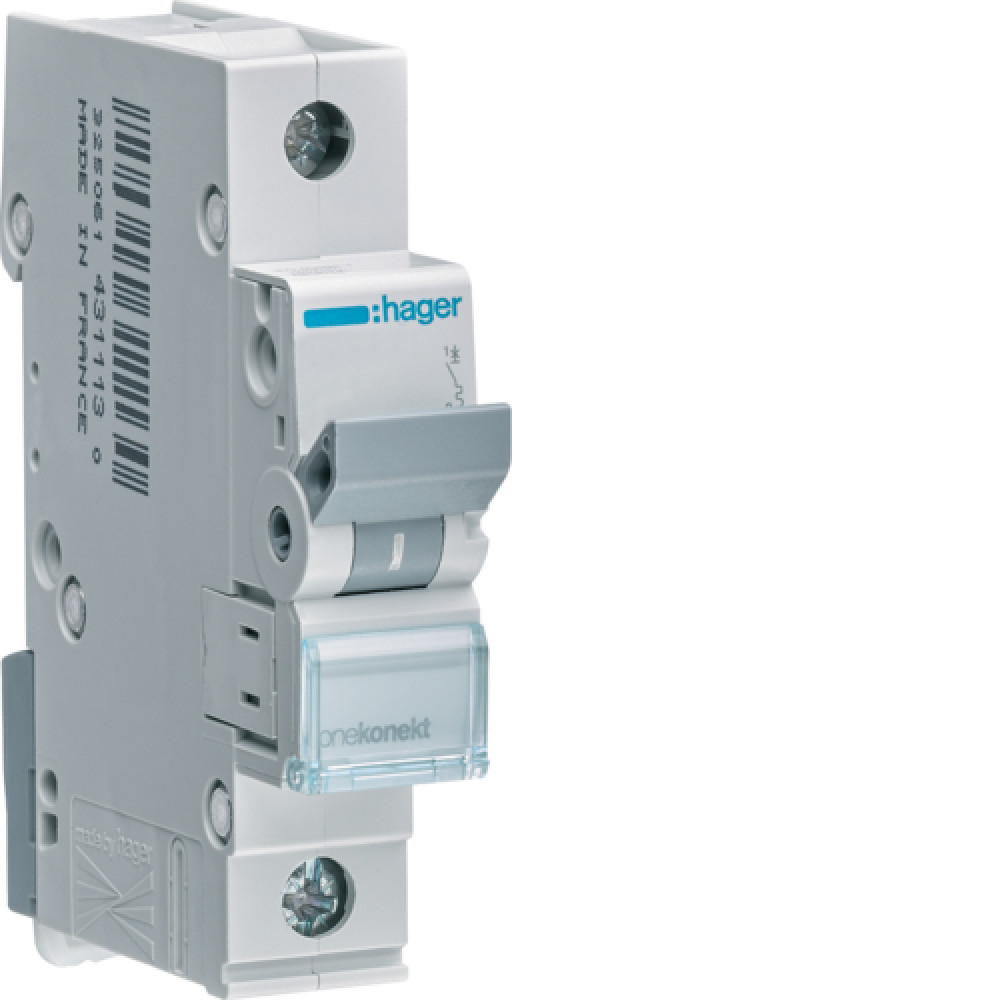

Автоматичний вимикач In = 20 А "C" 6kA
Технічні характеристики:
In : 20А
Конструкційний ряд :
MC ... A /
MCS
Стандарти: DIN VDE 0641 частина
11 / 8-92, EN 60 898, IEC 898
Число полюсів :
1
Характеристика спрацьовування : C
Розрахункове напруження Un 230/400 B ~
Максимальне розрахункове робоча напруга :
Змінна 230/400
B ~
Постійна 60
B -
Мінімальний розрахунковий робоча напруга:
Змінна 12
B ~
Постійна 12
B -
Номінальна відключає здатність In : 6000 A
Клас обмеження по енергії: 3 (по VDE до 32 А)
Розрахункова частота: 50/60 ц
підключення:
Bход: готова
до під'єднання біконнектная (Bi-Connect) клема з
становищем очікування
➞ від 1 до 25 мм 2
Bиход:
втоплена в гніздо клема
➞ від 1 до 25 мм 2
Bход:
швидкодіючий роз'єм (QuickConneсt) ➞ 63 А фазова шина
Bиход:
швидкодіючий роз'єм (QuickConneсt) - масивний ➞ від 1,5 - 4 мм2
Термін служби
приладу при номінальному навантаженні:
≤ 32 А 20 000 включень
>
32 А 10 000 включень
Вид захисту:
IP 2х, вбудована в
розподільник IP 30
Температура навколишнього
середовища: Робоча
температура: - 25о до + 60о
Температура зберігання: - 25о
до + 80о
● Призначення: для захисту кабелів і проводів від перевантаження та струмів короткого замикання.
● Монтаж: на планці DIN в електричних розподільних щитках.
● Виконання: модульні пристрої.
● Комутаційна здатність: 6кА.
● Характеристика розчеплення: С.
● Число полюсів: 1.
● Номінальний струм: 20А.
● Робоча напруга: 230/400В змінного струму.
● Додаткові пристрої: дод.контакти (може встановлюватися додатково).
