Кабель S/FTP 1200/22 4P Everon, кат. 7А, LSZH, FRNC (Dca), синій, 1000 м, Corning

Кабель Everon® Copper Datacom S/FTP 1200/22 розрахований на роботу в діапазоні частот до 1200 МГц, а його характеристики передачі перевищують специфікації категорії 7A згідно з EN50288-9-1 IEC 61156-5. Високий запас міцності системи для всього каналу зв'язку відповідно до останньої версії ISO/IEC 11801 та EN 50173 (серія) буде досягнутий за рахунок використання відповідного обладнання разом із цим високоякісним мідним кабелем. Завдяки дуже низькій затримці між парами, ці кабелі FutureCom особливо підходять для гігабітного Ethernet, а також передачі цифрових даних для майбутніх додатків до 10-гігабітного Ethernet згідно IEEE 802.3an. Кабель має обтічну конструкцію та малу вагу. Загальне екранування виконано за допомогою оплетки з лудженого мідного дроту, а кожна кручена пара екранована ламінованою індивідуально фольгою (S/FTP). Кабель відповідає стандартам стійкості до перешкод класу B згідно з EN 55022, а також вимогам стійкості до перешкод згідно з EN 55024, що дозволяє створювати мережі, сумісні з CE.

Загальні характеристики

• Категорія 7A
• Тип кабелю S/FTP
• Не містить галогенів: Так
• Конструкція: Одножильний, 4P
• Реакція на вогонь: Dca, s2, d2, a1

Стандарти:

• RoHS: Не містить небезпечних речовин відповідно до RoHS 2011/65/EU
• Сертифікати та сертифікати: IEC 61156-5, EN 50288-9-1, ISO/IEC 11801 Ed. 2.2, EN 50173-1, ANSI/TIA-568-C.2, IEC 60304
• Критерії проектування та випробувань:Протестовано та схвалено для програм Power over Ethernet (PoE/PoE+/4PPoE) відповідно до стандартів IEEE 802.3af, IEEE 802.3at та IEEE 802.3bt до 90 Вт
• Випробування поширення полум'я: IEC 60332-1
• Щільність димоутворення: IEC 61034-2
• Випробування на вміст галогенів: Нульовий вміст галогенів IEC 60754-1
• Рівень корозії: Некорозійний IEC 60754-2

Умови довкілля:

• Без галогенів: Так
• Діапазон температур під час встановлення: від 0 °C до 50 °C
• Діапазон температур під час експлуатації: від -20 °C до 60 °C

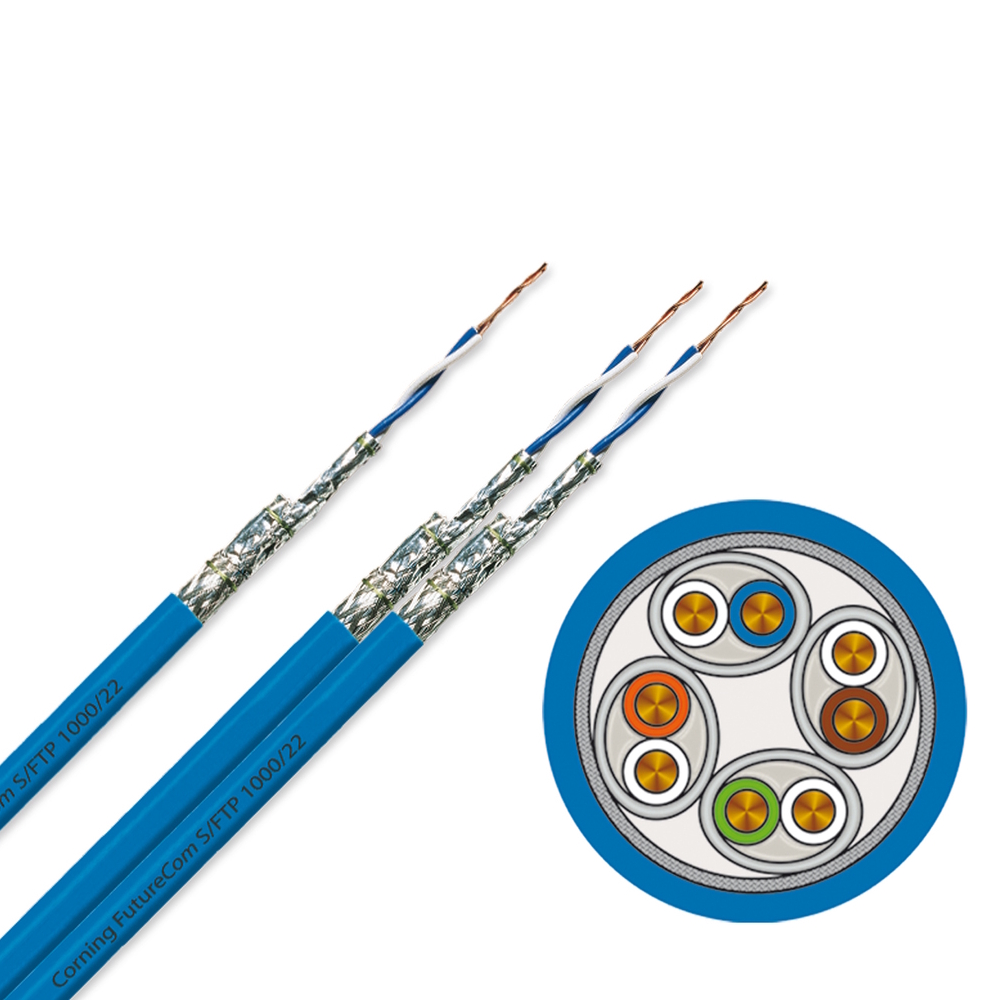

• Конструкція кабелю:
• Провідник: Мідь Провід, AWG 22/1
• Ізоляція провідника: безгалогенний пінополіуретановий матеріал
• Скручування 2 жив у пару
• Екран пари: алюмінієва фольга, що ламінує, навколо кожної пари
• Загальний екран: мідна обплетення, луджена
• Матеріал зовнішньої оболонки: LSZH/FRNC
• Колір зовнішньої оболонки: синій

Механічні характеристики

• Пожежне навантаження: 630 МДж/км
• Номінальний зовнішній діаметр: 7,48 мм
• Мінімальний радіус вигину при монтажі: 8x діаметр кабелю
• Мінімальний радіус вигину при роботі: 3x діаметр кабелю (по плоскій стороні)
• Максимальна міцність на розрив: 179 Н
• Електричні характеристики
• Дисбаланс опору провідника: 1%
• Затримка усунення: 15 нс/100 м
• Макс. Опір петлі 128 Ом/км
• Затримка розповсюдження 450 нс/100 м
• Номінальна напруга менше 75 В постійного струму (макс.) та менше 50 В змінного струму (макс.)
• Швидкість поширення на частоті >10 МГц (NVP*c) 79 %
• Опір ізоляції > 5000 МОм*км
• Вага 62 кг
